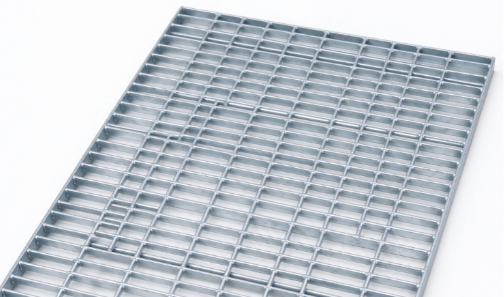

Grades resistentes para docas de carregamento de caminhões: classificações de carga, estruturas e vãos

1. O que “serviço pesado” realmente significa em números

Serviço pesado é uma classe de carga de teste, não um adjetivo – a EN 124 fornece seis delas, e a maioria das especificações de doca nomeia a classe errada.

As tampas de valas e poços em áreas de veículos são classificadas pela EN 124, que testa um conjunto completo de tampa e estrutura sob uma almofada de rolamento definida, em vez de uma carga pontual teórica:

Três coisas que esta tabela não diz e são mais importantes do que a aula:

• A aula é um teste de produto, não um método de design. Um certificado C250 em um painel de 500 mm não diz nada sobre a mesma seção em 900 mm. Projete a partir da carga e extensão da roda e, em seguida, confirme a classe.

• As cargas de teste são estáticas; caminhões não são. Aplique um fator dinâmico de 1,3–1,5 à carga estática da roda e projete a deflexão para L/600 onde as rodas, em vez dos pés, usam a superfície.

• A estrutura faz parte da montagem testada. Uma cobertura certificada numa estrutura assente em três lados de argamassa macia não é uma instalação certificada.

✅ Resumindo: obtenha a classe do cliente e, em seguida, projete o painel com base na carga da roda, vão e L/600 - nunca cite apenas uma classe.

2. Classificação de carga da grade de cobertura de vala para entrada de automóveis de empilhadeira

Uma entrada de empilhadeiras precisa de C250 como mínimo, não uma garantia - e as restrições reais são muitas vezes o próprio peso da tampa e a forma como ela é levantada, e não a resistência do aço.

Um caminhão contrabalançado de 2,5 t coloca cerca de 3,5 a 4 t em cada roda dianteira quando carregado. Adicione o fator dinâmico e você estará projetando para uma carga pontual de 5 a 6 t através de uma área de contato do tamanho de uma mão – confortavelmente dentro do C250. Mas a classificação de carga da grade da cobertura de valas para serviço na entrada de empilhadeiras não é decidida apenas pela classe. Quatro coisas precisam estar certas ao mesmo tempo:

1. Profundidade da barra mínima de 50 mm — 40 mm passarão por uma empilhadeira leve em um vão de 450 mm e parecerão flexíveis sob um caminhão carregado de 3 t. 50 × 5 mm com passo de 30 mm acima de 500–600 mm é a especificação robusta.

1. Passo igual ou inferior a 30 mm — pequenas rodas maciças e ponte de roletes para porta-paletes de 30 mm; eles caem em aberturas de 40 mm e martelam as bordas da barra.

1. Um assento contínuo de pelo menos 40 mm nos quatro lados, com a tampa impedida de movimentos horizontais. Travar e girar as tampas lateralmente; uma capa desenfreada sai de sua moldura dentro de uma temporada.

1. Um peso que alguém pode levantar. Um painel de 600 × 1.000 mm de 50 × 5 mm com passo de 30 mm pesa cerca de 39 kg – um elevador para duas pessoas sem margem para costas torcidas. Além desse tamanho, especifique tampas articuladas em folhas de 500 mm ou pontos de elevação aparafusados. A frequência de acesso decide isso, não a preferência do engenheiro.

Quando a vala tem largura superior a 600 mm, a resposta mais barata é geralmente um suporte central: uma barra de 60 mm de profundidade em 900 mm custa mais aço do que uma barra de 50 mm em 450 mm mais um suporte intermediário. Em uma longa drenagem, o suporte também enrijece toda a linha.

✅ Resultado final: 50 × 5 mm em passo de 30 mm, vão máximo de 600 mm, assento de 40 mm, restrito e elevável - esta é uma cobertura de entrada de empilhadeira.

3. Estruturas e assentos: onde as tampas das docas realmente falham

A grade de aço quase nunca falha primeiro. A borda de concreto, a camada de argamassa ou a restrição que falta, sim.

Uma estrutura tem uma função: transferir a carga da roda da tampa para a estrutura sem movimento. Quatro detalhes decidem se isso acontece:

• Profundidade de incorporação e largura do assento. Uma estrutura angular fundida na laje precisa de 40 mm de superfície de apoio e 75–100 mm de embutimento para serviço D400; uma estrutura apoiada em uma borda de 20 mm e uma mancha de argamassa irá lascar a borda da laje sob um trailer carregado.

• Rigidez do quadro. Uma estrutura de barra plana sem perna vertical flexiona entre as âncoras, a cobertura balança, a argamassa desmorona e a classificação desaparece. Use um ângulo ou seção dobrada com uma perna vertical.

• Tipo de ancoragem. Molduras fundidas com pinos de cisalhamento soldados adequam-se a novos trabalhos; os retrofits usam ancoragens químicas ou em cunha na laje existente, onde o espaçamento das ancoragens - e não o tamanho das ancoragens - geralmente limita a capacidade.

• Controle de contenção e chocalho. As tiras de assento de neoprene ou EPDM impedem o ruído de metal com metal e um clipe de fixação impede o levantamento da tampa durante a frenagem. Em um avental, chanfre a parte superior para que as rodas da empilhadeira não prendam na borda.

Mais um que fica esquecido: a drenagem. Uma tampa de grade passa água e areia para o canal, e um canal bloqueado recua até que a tampa fique debaixo d'água. Incline o canal e dimensione as aberturas contra os detritos reais do pátio.

✅ Resumindo: Compre a moldura com tampa, insista em uma seção de perna vertical com assento de 40 mm e restrinja - a moldura é metade do produto.

4. Vãos, layout de suporte e cruzamento de custos

A extensão determina a profundidade, a profundidade determina o peso e o peso impulsiona a carga e o guindaste no local – portanto, a cobertura de doca mais barata é geralmente aquela com mais uma viga.

Use esta mesa de extensão de grade de aço para seção de doca de carga de caminhões pesados ​​como ponto de partida para serviço de doca D400, carga de roda 4–6 t, L/600, passo de 30 mm:

O crossover fica perto de 900 mm. Acima dele, adicionar um suporte intermediário em canal 100 × 50 ou ângulo 60 × 60 geralmente custa menos do que os 10–15 kg/m² extras de profundidade da barra e também facilita o manuseio e a galvanização. Abaixo de 600 mm, aprofundar a barra é mais barato do que fabricar e soldar um suporte – portanto, não exagere na engenharia de tampas curtas.

Duas restrições de site substituem a tabela. Onde uma tampa deve ficar nivelada com um avental acabado, a altura da estrutura limita a profundidade da barra e a resposta é um passo mais estreito - a mesma compensação que empurra os detalhes nivelados em direção à grade de aço travada por pressão, cuja junta travada deixa um topo plano sem acúmulo de solda. Onde o convés é uma plataforma fabricada de aço em vez de concreto, o painel se apoia em ângulos de assento soldados e as vigas da plataforma definem a deflexão, não a cobertura.

✅ Resumindo: projete baias de 600 mm sempre que possível; acima de 900 mm adicione um suporte em vez de uma barra mais profunda.

5. Fabricação: desenhos, tolerâncias e realidade do OEM

As capas de dock não são itens de catálogo – cada uma é um painel personalizado com uma moldura, e a diferença entre um pedido bom e um pedido ruim é o pacote de desenhos que você envia.

A maioria das falhas nesta fase são informativas e não técnicas. Um fabricante citando um esboço sem detalhes da moldura adivinhará o assento, a contenção e o acabamento. Uma fábrica OEM de grades de aço personalizadas para desenhos de projetos precisa de cinco itens para cotar com precisão e fabricar uma vez:

A Wilma (Wuhu Wilma Precision Industry Co., Ltd.) opera grades de aço soldadas sob pressão e linhas travadas por pressão em 30.000 m² de oficina, com corte a laser de até 20.000 W e 19 anos de fornecimento de projetos para clientes petroquímicos, de energia e municipais. Os pacotes de docas e valas saem com desenho de layout verificado, tabela de peso e plano de feixe em 24 horas - grátis - e as seções da estrutura são desenhadas, não presumidas.

✅ Resumindo: um pedido de cobertura de doca é um projeto de desenho; a cotação é tão boa quanto os detalhes da seção que você fornece.

Perguntas frequentes

P: O C250 é suficiente para uma empilhadeira de 5 t? Quase sempre, desde que o painel tenha uma extensão igual ou inferior a 600 mm, o assento é contínuo e a estrutura é restringida. A classe descreve uma montagem testada, portanto, em uma classificação de carga de grade de cobertura de vala para trabalho em calçadas de empilhadeiras, os detalhes da estrutura são tão importantes quanto a barra.

P: Posso colocar uma cobertura de vala padrão em uma plataforma de doca usada por caminhões articulados?

Não. O tráfego no pátio precisa do D400 e de uma estrutura projetada para ele, dimensionada a partir de uma mesa de grade de aço para base de doca de carga de caminhões pesados, em vez de uma cobertura na calçada; uma tampa B125 ou C250 se deformará sob um trailer carregado e o modo de falha é uma roda caindo na vala.

P: Preciso de certificação para a cobertura ou basta um cálculo de carga? Muitos clientes municipais solicitam a certificação da classe EN 124 para coberturas em áreas públicas. Estaleiros privados geralmente aceitam um cálculo assinado com a carga da roda e a deflexão declaradas - peça à fábrica OEM de grades de aço personalizadas os desenhos do projeto para indicar a classe e a base de teste por escrito antes de fazer o pedido, porque a certificação é decidida no projeto, não após a fabricação.

Envie a seção, recupere o quadro

As coberturas de docas e valas são citadas corretamente apenas em relação a um detalhe da seção. Envie seu plano, a carga da roda e o limite de deflexão - Wilma retorna um tamanho de barra painel por painel, uma seção de estrutura, opções de dobradiça e levantamento, uma tabela de peso e um plano de embalagem em 24 horas. Se você ainda está na fase de conceito, envie a largura da vala e a classe de tráfego e desenharemos o assento para você antes de se comprometer com uma borda de laje que não poderá ser alterada posteriormente.
