Qual tamanho de barra de rolamento você precisa? Extensão, carga e espaçamento explicados

1. Profundidade, espessura ou inclinação – qual alavanca você deve puxar?

Puxe a profundidade primeiro. É a única alavanca que melhora a rigidez mais rapidamente do que adiciona peso.

Uma barra de suporte comporta-se como uma pequena viga. Sua deflexão sob carga aumenta com o cubo da profundidade, mas apenas linearmente com a espessura, enquanto sua resistência à flexão aumenta com a profundidade ao quadrado. O peso, infelizmente, é linear em ambos. Essa assimetria é o jogo inteiro:

O peso por metro quadrado é fácil de calcular e determina tanto o custo do aço quanto a conta de frete:

kg/m² = (1000 ÷ passo em mm) × profundidade em mm × espessura em mm × 0,00785

Portanto, 30 × 5 mm com passo de 30 mm = 33,3 × 30 × 5 × 0,00785 ≈ 39,2 kg/m² , enquanto 40 × 5 mm no mesmo passo ≈ 52,3 kg/m² . Uma barra de 35 × 5 mm com passo de 20 mm oferece quase exatamente a rigidez de 40 × 5 mm com passo de 30 mm — mas pesa 68,7 kg/m² , 31% a mais, com dois terços a mais de juntas soldadas para galvanizar e inspecionar. É por isso que uma cotação séria de grades de aço começa com a extensão e a carga, e não com uma lista de tamanhos "populares".

Duas regras de construção limitam o quão longe você pode empurrar cada alavanca. Barras mais finas que 3 mm são impraticáveis ​​para soldar e empenar facilmente, e as relações profundidade-espessura além de aproximadamente 25:1 tornam uma barra propensa a vibração e flambagem local antes de atingir sua carga nominal - razão pela qual 60 × 2 mm existe no papel e falha no local. A maioria das tabelas de capacidade publicadas também assumem grades de aço soldadas sob pressão , onde cada barra de suporte é fundida a cada barra transversal e o painel atua como uma placa; um painel rebitado ou fixado precisa de seus próprios valores verificados.

✅ Conclusão: Aumente a profundidade para ganhar capacidade, aumente a espessura somente quando precisar de tolerância ao desgaste ou resistência ao impacto e amplie o passo para economizar peso - nunca o contrário.

2. Qual é o tamanho da barra de rolamento necessária para uma passarela de pedestres de 2 metros?

Pergunte qual o tamanho da barra de suporte necessária para passarelas de pedestres com vão de 2 metros e a resposta curta é 40 × 5 mm em passo de 30 mm para 5 kN/m² (0,5 t/m²), aumentado para 45 × 5 mm quando a especificação exige deflexão L/400.

Trabalhe nisso em três etapas. Primeiro, a carga de projeto: as especificações da passarela geralmente exigem 5 kN/m² distribuídos uniformemente ou uma carga concentrada de 1,5 kN em um remendo de 100 × 100 mm, o que prevalecer. Em segundo lugar, o limite de deflexão: L/240 (8,3 mm a 2 m) para acesso industrial geral, L/400 (5 mm a 2 m) para plataformas ocupadas e qualquer coisa com superfície de passagem acabada. Terceiro, leia a tabela – as linhas abaixo respondem qual tamanho de barra de suporte para projetos de passarelas de pedestres com vão de 2 metros deve ser solicitado nos vãos que realmente ocorrem nos desenhos:

Valores típicos publicados para aço carbono galvanizado por imersão a quente, passo de 30 mm, carga uniforme, L/240:

Exatamente 2.000 mm e 5 kN/m², 40 × 5 mm desvia cerca de 5,6 mm — L/357. Isso ultrapassa L/240 e L/300 confortavelmente, mas perde L/400 por um fio, que é onde 45 × 5 mm (≈3,9 mm, L/513) ganha seu prêmio de peso de 13%. Se você preferir não pagar pela barra mais profunda, apertar o passo funciona: 35 × 5 mm com passo de 25 mm atinge a mesma rigidez com 54,9 kg/m² - mais pesado e só vale a pena quando você combina a altura do topo da barra de um painel existente. Os painéis que devem ficar nivelados com o concreto circundante geralmente usam grades de aço travadas por pressão , porque a junta entalhada e travada não deixa acúmulo de solda na superfície superior; especifique-o para o detalhe nivelado e verifique novamente a capacidade, pois o entalhe remove uma pequena seção de cada barra de suporte.

✅ Resumindo: passarela de 2 m a 5 kN/m² → 40 × 5 mm em passo de 30 mm; adicione 5 mm de profundidade se o projeto especificar L/400.

3. Qual é a profundidade mínima da barra de apoio para tráfego de empilhadeiras?

A profundidade mínima da barra de suporte para grades de tráfego de empilhadeiras é de 40 mm, e 40 mm é um piso e não uma escolha confortável – as cargas de empilhadeiras são cargas pontuais com impacto, e não cargas uniformes amigáveis.

Três coisas mudam quando uma roda substitui um pé. A carga chega através de uma área de contato de aproximadamente 100 × 80 mm em um pneu sólido, portanto atua como uma carga concentrada em uma ou duas barras, em vez de se espalhar por um metro quadrado. Ela chega de forma dinâmica: uma empilhadeira carregada saltando sobre uma borda pode fornecer 1,3 a 1,5 vezes a carga estática da roda. E chega repetidamente, milhares de vezes por turno, por isso a fadiga e a vibração são tão importantes quanto a força do primeiro ciclo. As especificações da planta, portanto, geralmente limitam a deflexão para L/600 para tráfego de rodas, o que com vão de 600 mm permite apenas 1 mm.

Valores típicos de tráfego intenso, soldados sob pressão, galvanizados:

O pitch é mais importante do que os compradores esperam aqui. Pequenas rodas sólidas e rolos de porta-paletes preenchem uma lacuna de 30 mm sem reclamar; um passo de 40 mm permite que um rolo de 60 mm de largura caia na abertura e martele a borda da barra. Mantenha a inclinação de 30 mm ou mais estreita para qualquer coisa com rodas pequenas e especifique barras superiores serrilhadas para rampas de aproximação molhadas ou oleosas. Se o caminhão cruzar uma vala ou poço, a cobertura precisa de um assento e uma estrutura que transfira a carga para a laje circundante - o tamanho da barra por si só não salvará um painel que está apoiado em duas cantoneiras soltas.

✅ Resumindo: 40 mm de profundidade é o mínimo absoluto para serviço de empilhadeira, 50 mm é o ponto de partida prático e L/600 é o limite de deflexão a ser cotado.

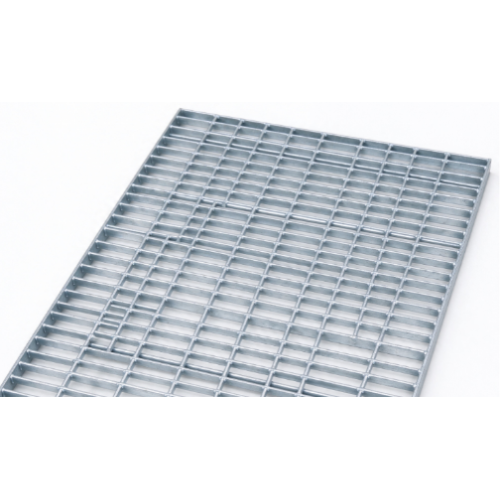

4. Construindo uma mesa de vão para uma doca de carregamento de caminhões pesados

As coberturas das docas são projetadas para cargas por eixo de 8 a 13 toneladas, de modo que a profundidade das barras salta para 60 a 75 mm e os vãos ficam abaixo de 1.000 mm. A mesa de vão com grade de aço para trabalhos em docas de carga de caminhões pesados ​​tem uma escala de estrutura diferente de qualquer coisa para pedestres.

Um semirreboque carregado coloca de 4 a 6 toneladas em cada roda dupla, e a carga pontual resultante em uma cobertura de grade é brutal em comparação com qualquer coisa para pedestres. Use estes valores indicativos como ponto de partida, todos em L/600 e passo de 25–30 mm:

Acima de 900 mm de vão, a economia muda: geralmente é mais barato adicionar uma viga de suporte intermediária do que comprar uma barra de 90 mm de profundidade, porque o peso por metro quadrado sobe mais rápido que o vão. Sempre verifique uma tabela de extensão de grade de aço para serviço de doca de carga de caminhões pesados ​​com o tamanho real do pneu e a carga por eixo, porque as tabelas publicadas raramente indicam qual roda elas assumem. Dois detalhes do site decidem se os números são válidos. Primeiramente, o painel deve apoiar-se num assento contínuo de pelo menos 40 mm, soldado ou aparafusado, não apoiado em dois pontos. Em segundo lugar, onde a borda da doca sofre impacto direto do pneu, um painel preenchido ou coberto por placa distribui a carga e impede que a borda da roda martele as barras de apoio - um detalhe que vale a pena abordar com Wilma antes que o desenho seja congelado, não depois.

✅ Resumindo: para serviço em doca, projete para a carga da roda, mantenha vãos iguais ou inferiores a 900 mm e compare a “barra mais profunda” com a “viga extra” no custo total antes de se comprometer.
