Como ler uma tabela de carga de grade de aço (com exemplos trabalhados): Guia do engenheiro 2026

Uma mesa de carga com grade de aço parece intimidante, mas responde apenas a uma pergunta: sob uma determinada carga, o painel permanecerá dentro da deflexão permitida? Ler corretamente antes de fazer o pedido é a única etapa que evita decks inseguros e gastos excessivos especificados. Wilma, um fabricante chinês que opera duas linhas automatizadas de soldagem por resistência em Wuhu, publica tabelas de carga para cada família de grades de aço que produzimos, e o método abaixo funciona na tabela de qualquer fornecedor.

Este guia explica o que cada coluna significa e, em seguida, executa uma carga real de passagem pela tabela manualmente, para que você possa emitir uma RFQ com confiança, em vez de adivinhar.

1. O que cada coluna em uma mesa de carga com grade de aço realmente significa

A maioria das tabelas falha com os engenheiros não porque a matemática seja difícil, mas porque os rótulos das colunas diferem entre as fábricas. Depois de mapear três colunas, o resto se encaixa.

• Carga uniforme segura — a carga distribuída (geralmente kPa ou kg/m²) que o painel suporta no vão declarado sem exceder o limite de deflexão. Esta é sua verificação principal.
• Carga concentrada segura — a carga pontual (kg ou kN) em um ponto, crítica para tráfego lateral, paleteiras e quedas de ferramentas.
• Limite de deflexão — normalmente span/200 ou fixo de 4–10 mm. O valor da carga segura só é válido se a deflexão permanecer abaixo desta linha.
• Direção do vão - a carga é sempre transportada pelas barras de apoio, portanto, o vão é a distância entre os apoios medida ao longo das barras de apoio, nunca ao longo das barras transversais.

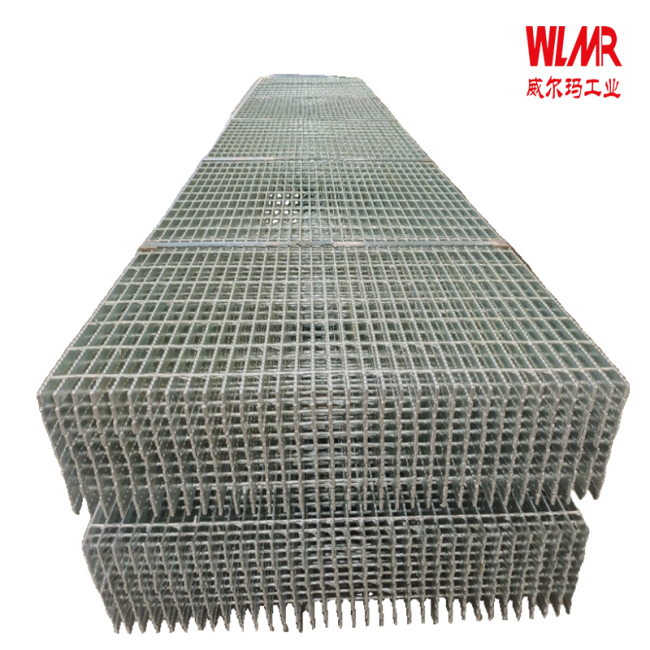

Uma grade de aço serrilhada suporta cerca de 5 a 10% menos carga uniforme segura do que a versão simples da mesma geometria, porque os cortes dos dentes removem uma lasca da seção transversal da barra de apoio. Algumas usinas publicam classificações serrilhadas em uma coluna separada; outros dobram a penalidade. Wilma imprime ambos lado a lado para que você nunca adivinhe qual número se aplica.

Uma grade de aço travada por pressão é classificada com base na mesma carga uniforme, mas sua carga concentrada segura é menor do que a soldada em barras de tamanho igual, uma vez que a junta travada por pressão espalha uma carga pontual menos localmente. Leia sempre a coluna de carga concentrada, não apenas uniforme, quando o tráfego incluir saltos ou macacos.

Uma placa de grade é o único produto que não pertence a uma mesa de carga de malha aberta: ela une um painel de grade de aço sobre uma placa xadrez sólida, de modo que sua capacidade vem da subcamada e deve ser lida na própria mesa do compósito. Wuhu Wilma Precision Industry Co., Ltd. fornece essa classificação combinada mediante solicitação.

✅ Conclusão: mapeie primeiro as colunas de carga segura, limite de deflexão e direção do vão; os outros títulos não importam até que esses três estejam de acordo com a carga do seu projeto.

2. Exemplo resolvido: verificando uma carga de passarela de 5 kPa contra a mesa

A maneira mais rápida de detectar um pedido incorreto é executar uma carga na tabela manualmente antes de emitir a RFQ. Abaixo está uma verificação real da passarela usando uma especificação comum.

Especificação: painel G405/30/100 (barra de suporte 40×5 mm, passo 30 mm), vão simplesmente apoiado 900 mm, carga uniforme de projeto 5 kPa (≈ 510 kg/m²). Da mesa do moinho, a carga segura e uniforme desta geometria em vão de 900 mm é de cerca de 4,6 kN/m² com deflexão limitada a vão/200 = 4,5 mm. Esse valor está abaixo da demanda de 5 kPa, portanto o painel conforme especificado é marginal – você reduziria o vão para 800 mm (a carga segura aumenta para ~5,8 kPa) ou aumentaria para uma barra de 50×5.

Se você especificou uma grade de aço serrilhada para resistência ao deslizamento, releia a coluna serrilhada com o mesmo vão de 900 mm: a carga segura cai para aproximadamente 4,2 kPa, ainda abaixo de 5 kPa, portanto, esta escolha de superfície por si só não resgata as especificações – o tamanho da barra ainda precisa crescer. Se, em vez disso, você tivesse escolhido uma grade de aço prensada de geometria idêntica, a classificação uniforme é comparável, mas o valor da carga concentrada torna-se a restrição vinculativa para o tráfego lateral e deve ser verificado separadamente.

Para essa configuração fechada a tabela de malha aberta não se aplica; use a classificação composta e você normalmente eliminará a mesma carga de 5 kPa em um acúmulo total mais fino porque a subcamada sólida carrega a maior parte dela.

✅ Resumindo: execute o vão do pior caso e carregue a mesa manualmente uma vez; se o valor da carga segura superar sua demanda com margem, a RFQ poderá ser enviada com segurança.

Perguntas frequentes

P: Uma superfície serrilhada precisa de uma mesa de carga diferente da plana? R: Sim para a classificação uniforme segura — espere 5–10% menos com geometria igual — mas a coluna de deflexão é idêntica. Wilma lista ambos para que você possa trocar de superfície sem derivar novamente toda a especificação.

P: Posso usar a mesma mesa para construção travada por pressão e soldada? R: A coluna de carga uniforme é comparável, mas a carga concentrada (pontual) é menor para travadas por pressão com barras de tamanho igual, portanto, verifique essa coluna quando o tráfego incluir saltos ou porta-paletes.

P: Por que minha placa de grade não está na tabela de carga de malha aberta? R: Este painel fechado une uma grade de aço sobre uma placa xadrez sólida, de modo que sua resistência vem da subcamada e deve ser lida na mesa composta, não na de malha aberta.
